Koinzidenzdetektor vs. Plastikszintillator: Welcher Radio-HPLC-Detektor ist besser für PET?

Koinzidenzdetektor und Plastikszintillator sind zwei Typen der Radio-HPLC Detektor für PET, welche erhebliche Unterschiede in Funktionsprinzip, Sensitivität, Platzbedarf und Kosten haben. Beide Typen sind nur für PET-Isotope geeignet. Der Plastikszintillatordetektor misst direkt die Beta-Partikel, wohingegnen der Koinsidenzdetektor nur die durch Annihilation erzeugten zwei gegenüberliegende 511-keV-Photonen als Signal wertet. Plastikszintillatordetektor ist für die Routine-PET-Qualtiätskontrolle wegen keiner periodischen Kalibrierung, geringer Anschaffungskosten und einfacher Handhabung. Der Koinzidenzdetektor überzeugt mit einer sehr geringen Bestimmungsgrenze, was für Metabolitenbestimmung und Analyse nach langer Zerfallszeit hervorragend ist.

Beim Aufbau oder modernisierung eines PET-Zentrum stellt sich die Frage nach dem Radiodetektor für die Radio-HPLC. Ich stand schon selbst vor der Entscheidung. Was ist besser? Koinzidenzdetektor oder Plastikszintillator? Beide Detektortypen sind für PET-Isotope geeignet. Sie unterscheiden sich aber erheblich in Sensitivität, Aufwand, Platzbedarf und Kosten. Die falsche Wahl bedeutet entweder unnötige Komplexität oder eine Methode, die bei niedrigen Aktivitäten an ihre Grenzen stößt.

Hintergrund: Warum beide Detektoren nur für PET funktionieren

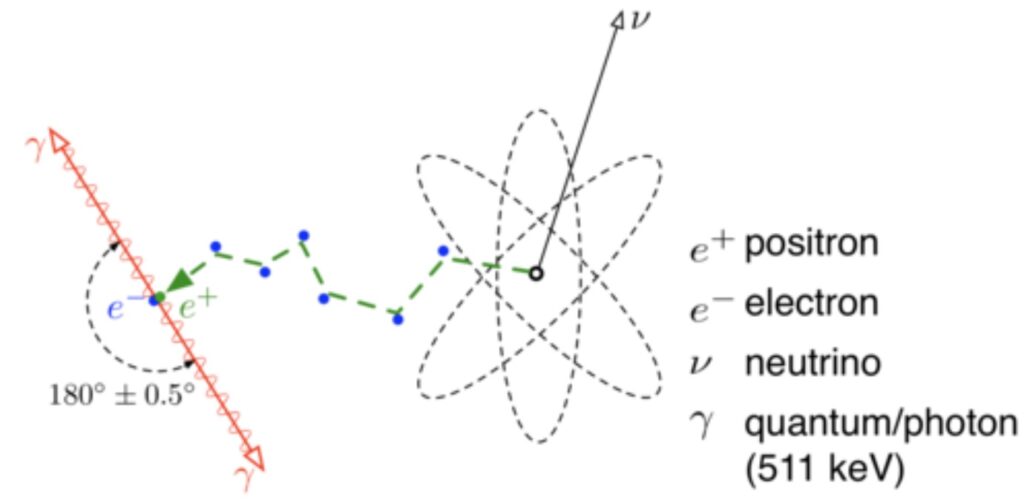

PET-Isotope (¹⁸F, ¹¹C, ⁶⁸Ga, ¹³N, ⁸⁹Zr u. a.) zerfallen durch Positronenemission (β⁺). Das emittierte Positron annihiliert sofort mit einem Elektron aus dem umgebenden Material und erzeugt dabei zwei 511-keV-Gammaphotonen, die gleichzeitig in exakt entgegengesetzte Richtungen emittiert werden, wie in der Abbildung 1 dargestellt.

Dieser physikalische Mechanismus, die Annihilation, ist die Grundlage beider Detektortypen:

• Der Plastikszintillator detektiert die Positronen direkt, bevor sie annihilieren (oder die entstehenden 511-keV-Photonen über Compton-Streuung)
• Der Koinzidenzdetektor nutzt die beiden gegenüberliegenden 511-keV-Photonen als Erkennungsmerkmal

Der Plastikszintillator/PMT ist primär für Beta- und Positronenemitter geeignet und kann unter geeigneten Messbedingungen auch das Beta-Signal von ¹⁷⁷Lu erfassen. Der Koinzidenzdetektor ist dagegen speziell für Positronenemitter ausgelegt, da er die beiden 511-keV-Annihilationsphotonen in Koinzidenz nachweist. Für reine Gammaemitter wie ⁹⁹ᵐTc und ¹²³I sowie für den Gamma-Nachweis von ¹⁷⁷Lu wird ein geeigneter Gamma-Detektor benötigt, beispielsweise NaI(Tl).

Der Plastikszintillator-Beta-Detektor

Funktionsprinzip

Ein Plastikszintillator ist ein organisches Polymer, das bei Wechselwirkung mit ionisierender Strahlung Lichtblitze emittiert. Die HPLC-Messzelle ist im direkten Kontakt mit dem Szintillatormaterial. Betapartikel aus PET-Isotopen haben eine kurze Reichweite. Sie deponieren ihre Energie vollständig im Plastikszintillator.

Da Gammaphotonen aus der Umgebung den Plastikszintillator meist ohne Wechselwirkung passieren, ist der Hintergrund sehr niedrig, ohne aufwändige Bleiabschirmung.

Stärken

• Kompakt und leicht: Kein Blei, kein schweres Gehäuse, einfache Integration in bestehende HPLC-Systeme
• Keine periodische Kalibrierung erforderlich, geringerer Qualifizierungsaufwand
• Niedriger Hintergrund durch geringe Gamma-Wechselwirkung des Plastikszintillators
• Einfache Bedienung: Wenige Parameter, robuster Betrieb
• Geringere Anschaffungskosten im Vergleich zum Koinzidenzdetektor

Grenzen

• LOQ typischerweise im Bereich 500-4.000 Bq, abhängig von Zellvolumen und Flussrate [Gillings 2020]
• Nicht geeignet für sehr niedrige Aktivitäten (späte Messzeitpunkte, verdünnte Plasmaproben)
• Keine Energiediskriminierung: Alle Betaereignisse werden gezählt, keine Möglichkeit zur Isotopenidentifikation über Energiefenster
• Nicht geeignet für SPECT-Isotope oder ¹⁷⁷Lu oder Therapieradionuklide

Typische Anwendung

Standard-QC-Analyse von PET-Radiopharmaka: ¹⁸F-FDG, ¹⁸F-PSMA, ⁶⁸Ga-PSMA, ⁶⁸Ga-DOTATOC, ¹¹C-Cholin. Die Aktivitäten bei der Freigabemessung liegen typischerweise im Bereich von mehreren kBq bis MBq, weit oberhalb des LOQ des Plastikszintillators.

Der Koinzidenzdetektor

Funktionsprinzip

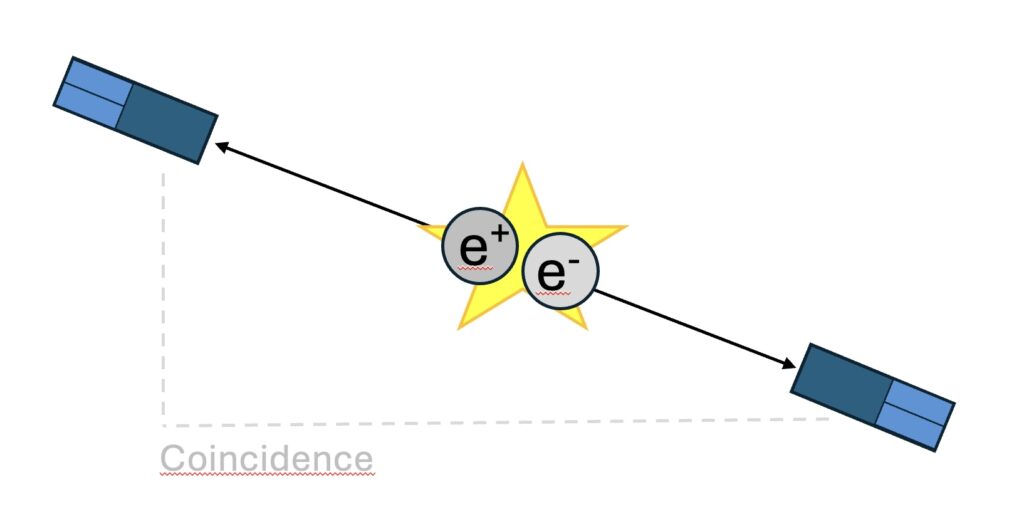

Ein Koinzidenzdetektor besteht aus zwei Szintillationskristallen (BGO), die sich im Winkel von 180° gegenüberstehen, mit der HPLC-Messzelle dazwischen. Jeder Kristall (meist BGO) ist mit einem Photomultiplier (PMT) oder Silizium-Photomultiplier (SiPM) verbunden.

Ein Signal wird nur dann registriert, wenn beide Kristalle innerhalb eines sehr engen Zeitfensters (typischerweise 5-20 Nanosekunden) gleichzeitig ansprechen. Dieses Koinzidenzfenster entspricht genau dem physikalischen Mechanismus der PET-Annihilation: Beide 511-keV-Photonen treffen nahezu gleichzeitig auf die gegenüberliegenden Kristalle.

Hintergrundgammaphotonen aus der Umgebung, treffen mit extrem geringer Wahrscheinlichkeit beide Kristalle gleichzeitig und erzeugen kein Signal.

Stärken

• Dramatisch reduzierter Hintergrund durch Koinzidenzbedingung
• LOQ unter 100 Bq erreichbar, bis zu einer Größenordnung besser als der Plastikszintillator
• Ideal für Metabolitenanalysen in Plasmaproben mit sehr niedrigen Aktivitätskonzentrationen
• Ideal für späte Messzeitpunkte nach mehreren Halbwertszeiten
• Weniger Abschirmung erforderlich als NaI(Tl), mehr als Plastikszintillator

Grenzen

• Höhere Anschaffungskosten als Plastikszintillator
• Komplexere Elektronik (Koinzidenzlogik, Zeitfenstereinstellung)
• Ausschließlich für PET-Isotope, keine Flexibilität für SPECT oder Therapieisotope
• Größerer Platzbedarf als Plastikszintillator

Typische Anwendung

• Metabolitenanalyse im Plasma für ¹⁸F und ¹¹C
• Qualitätskontrolle bei sehr niedrigen Aktivitäten (z. B. nach langer Zerfallszeit)
• Forschungsanwendungen mit hohen Anforderungen an die Nachweisgrenze
• Bevorzugt für schnelle Messung zusammen mit U(H)PLC [Franck 2009]

Direkter Vergleich: Koinzidenzdetektor vs. Plastikszintillator

Kriterium	Plastikszintillator	Koinzidenzdetektor
Detektion	Primär Beta- und Positronemitter	Speziell für Positronemitter, da beide 511-keV-Annihilationsprotonen gegenüber detektiert werden
Isotope1	PET (¹⁸F, ¹¹C, ⁶⁸Ga) auch high beta-Emitter wie 177Lu, 131I (POMO Nova)	PET (¹⁸F, ¹¹C, ⁶⁸Ga) auch für Gamma, 125I, 35S, 33P u.v.m. mit spezieller Zelle2
LOQ (typisch)	500 – 4.000 Bq [Thonon 2013]	< 100 Bq
Hintergrund	Niedrig	Sehr niedrig
Abschirmung	Minimal	Gering (weniger als NaI)
Kalibrierung	Keine	Zeitfensterkalibrierung (Energiefensterkalibrierung falls NaI)
Komplexität	Einfach	Mittel
Platzbedarf	Klein	Mittel
Kosten	Geringer	Höher
Metabolitenanalyse	Eingeschränkt	✅ Optimal
Routine-QC	✅ Optimal	Möglich, aber überdimensioniert

Wann welcher Detektor?

Plastikszintillator: die richtige Wahl, wenn:

• Das Labor ausschließlich Standard-PET-QC durchführt (Freigabe von ¹⁸F-FDG, ⁶⁸Ga-PSMA etc.)
• Die Aktivitäten bei der Messung oberhalb von 1 kBq liegen
• Einfachheit, Kompaktheit und geringer Wartungsaufwand Priorität haben
• Das Budget begrenzt ist und keine Metabolitenanalysen geplant sind

Koinzidenzdetektor: die richtige Wahl, wenn:

• Metabolitenanalysen in Plasma oder anderen Körperflüssigkeiten durchgeführt werden
• Messungen bei sehr niedrigen Aktivitäten (< 500 Bq) erforderlich sind
• Späte Messzeitpunkte nach mehreren Halbwertszeiten analysiert werden müssen
• Höchste Anforderungen an die Methodenemfindlichkeit bestehen (z. B. Forschungslabore)
• Anforderung an schnelle Messung wie bei U(H)PLC

Kann man beide kombinieren?

Ja, einige Systeme erlauben den Wechsel zwischen Plastikszintillator- und Koinzidenzmodus in derselben Hardware. Das gibt maximale Flexibilität: Routine-QC im Plastikszintillatormodus, Metabolitenanalysen im Koinzidenzmodus.

Wenn dein Labor jedoch ausschließlich Standard-QC betreibt, ist diese Flexibilität in der Praxis selten notwendig und rechtfertigt die Mehrkosten nicht.

Fazit: Radio-HPLC Detektor für PET

Koinzidenzdetektor und Plastikszintillator-Radio-HPLC-Detektor sind für PET-Isotope verwendbar. Der Koinzidenzdetektor kann je nach Detektorzelle für andere Radioisotope verwendet werden. Die Hauptunterschiede liegen in der Funktion, Aufwand und Kosten. Der Plastikszintillatordetekor ist für die Routine-QC mit niedrigem Hintergrund und einfacher Handhabung die kostengünstige Lösung. Der Koinzidenzdetektor ist für Metabolitenanalyse und sehr niedrige Aktivitäten geeignet, kostet aber mehr in der Anschaffung. Vorzugsweise ist der Koinzidenzdetektor der Detektor für U(H)PLC-Anwendungen mit schneller Laufzeit zu verwenden. Für SPECT oder ¹⁷⁷Lu taugt keiner von beiden, dafür ist ein NaI(Tl)-oder BGO-Detektor erforderlich.

Falls du weitere Fragen zu Radio-HPLC Detektor für PET hast,
👉 Kontaktiere mich unverbindlich →

FAQ: Häufig gestellte Fragen

Quellen

1. Wikipedia, By Jens Maus, Public Domain, https://commons.wikimedia.org/w/index.php?curid=379922
2. N. Gillings et al. (2020): EANM guideline on the validation of analytical methods for radiopharmaceuticals. EINMMI Radiopharmacy and Chemistry. DOI: 10.1186/s41181-019-0086-z
3. European Pharmacopoeia (Ph. Eur.) Chapter 2.2.66: Detection and Measurement of Radioactivity
4. D. Franck. et al. (2009): Faster analysis of radiopharmaceuticals using ultra performance liquid chromatography (UPLC^®) in combination with low volume radio flow cell, Applied Radiation and Isotopes. DOI: 10.1016/j.apradiso.2009.02.077
5. D. Thonon et al. (2013): Evaluation of an unshielded luminescence flow-through radio-HPLC detector for LC quality control and preparation of PET radiopharmaceuticals. Applied Radiation and Isotopes. DOI: 10.1016/j.apradiso.2012.10.015
6. Berthold Koinzidenzdetektoren Datenblatt: FlowStar² LB 514 Brochure
7. Elysia-Raytest Koinzidenzdetektoren Datenblatt: Ramona Star
8. Elysia-Raytest Datenblatt: POMO Nova

Zuletzt aktualisiert: Oktober 2026
